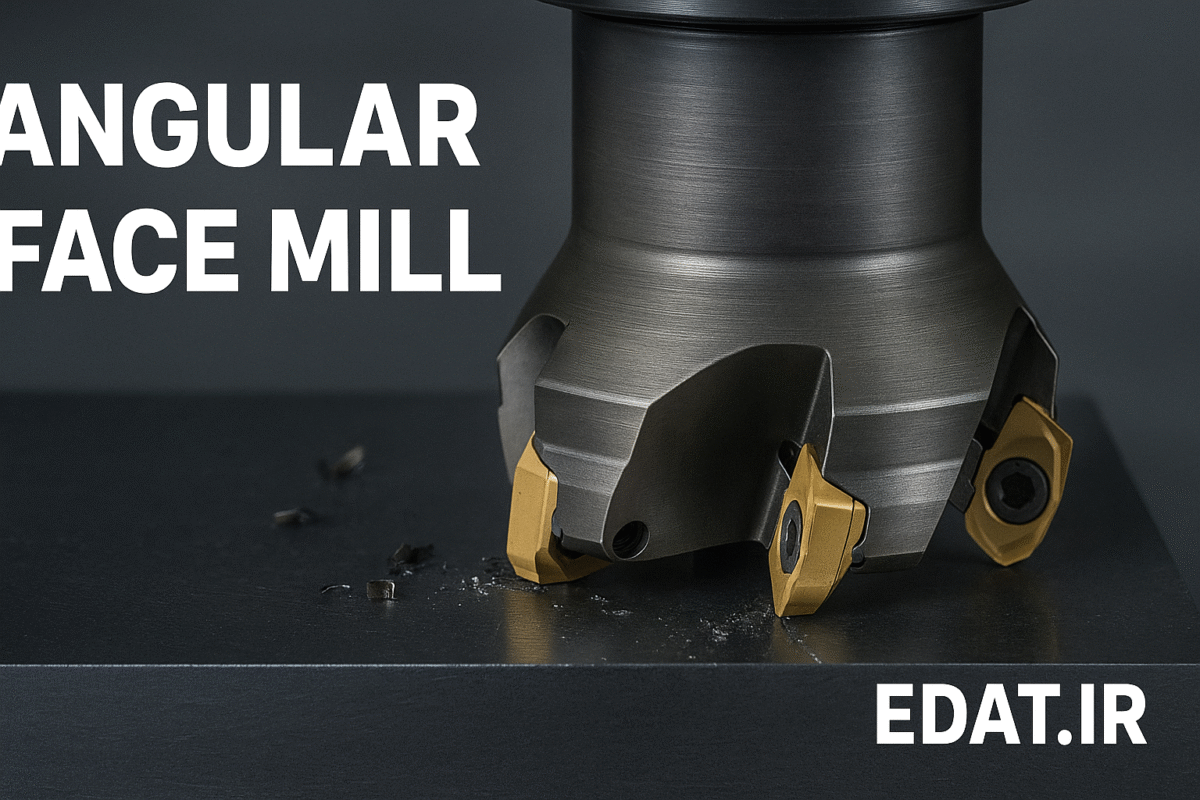

کفتراش زاویه‌دار یا چندمنظوره (Multi-purpose or Angular Face Mill)
در این مقاله می خوانید:
- مقدمه
- کفتراش زاویه‌دار چیست؟
- ساختار فنی کفتراش زاویه‌دار
- کاربردهای کفتراشهای زاویه‌دار
- انواع کفتراشهای زاویه‌دار یا چندمنظوره
- مزایا و نقاط قوت کفتراشهای زاویه‌دار
- چالش‌های استفاده از کفتراش زاویه‌دار
- انواع کفتراشهای زاویه‌دار یا چندمنظوره
- مقایسه کفتراش زاویه‌دار با سایر ابزارهای کفتراشی
- نکات طراحی و نگهداری
- جمع‌بندی و توصیه‌های نهایی
- سوالات پرتکرار (FAQ)
مقدمه
کفتراشی یکی از مهم‌ترین فرآیندهای ماشین‌کاری در صنایع مختلف است که برای به‌دست آوردن سطحی صاف، تخت و دقیق به‌کار می‌رود. در میان انواع ابزارهای کفتراشی، کفتراشهای زاویه‌دار یا چندمنظوره به‌دلیل طراحی خاص و انعطاف‌پذیری بالا، جایگاه ویژه‌ای در میان مهندسان حرفه‌ای دارند. در این مقاله به بررسی این نوع ابزار پرداخته و کاربردها، انواع، مزایا، چالش‌ها، و نکات طراحی آن‌ها را بررسی خواهیم کرد.
کفتراش زاویه‌دار چیست؟
کفتراش زاویه‌دار ابزاری است که قابلیت ماشین‌کاری سطوح در زوایای خاص نسبت به سطح افقی را دارد.برخلاف کفتراشهای استاندارد که در محور عمودی (Z-axis) فعالیت دارند، ابزارهای زاویه‌دار به اپراتور اجازه می‌دهند تا سطوح مورب یا دارای زاویه‌های ترکیبی را نیز با دقت بالا ماشین‌کاری کنند. این قابلیت به‌ویژه در صنایعی مانند قالب‌سازی، هوافضا، و پزشکی که قطعاتی با سطوح غیرموازی رایج هستند، بسیار مفید واقع می‌شود.برای مثال ابزارهای زاویه‌دار می‌توانند در زاویه‌های خاص مانند ۴۵ یا ۷۵ درجه عملیات انجام دهند.
ساختار فنی کفتراش زاویه‌دار
ساختار فنی کفتراش زاویه‌دار از اهمیت بالایی برخوردار است، چرا که طراحی و کیفیت ساخت آن مستقیماً بر عملکرد، دقت ماشین‌کاری و طول عمر ابزار تأثیرگذار است. این ابزارهای پیشرفته متشکل از اجزای گوناگونی هستند که با هماهنگی کامل، عملیات برش در زوایای خاص را ممکن می‌سازند. در این بخش، به بررسی دقیق هر جزء، متریال، اصول طراحی مهندسی، عملکرد مکانیکی و ویژگی‌های مرتبط خواهیم پرداخت.
بدنه اصلی ابزار (Tool Body)
بدنه ابزار نقش ستون فقرات را در ساختار کفتراش زاویه‌دار ایفا می‌کند. این بدنه معمولاً از فولاد آلیاژی با سختی بالا (HRC 45–۶۰) یا فولادهای مخصوص ابزارسازی (مانند H13 یا AISI 4140) تولید می‌شود.
ویژگی‌های بدنه:
- مقاومت به خستگی مکانیکی و حرارتی در فشارهای زیاد برش
- ساختار مهندسی با طراحی شعاعی و یا زاویه‌دار
- قابلیت بالانس‌پذیری دینامیکی در دورهای بالا
- روکش‌دهی سطحی با نیکل-فسفر یا کروم سخت برای جلوگیری از خوردگی
بدنه‌ها به‌گونه‌ای طراحی می‌شوند که تعویض الماس و تنظیم زاویه بدون نیاز به دمونتاژ کامل ابزار امکان‌پذیر باشد. همچنین بسیاری از کفتراشهای مدرن دارای شیارهایی برای عبور روانکار یا سیستم خنک‌کاری مستقیم هستند که به طول عمر ابزار کمک می‌کند.
اینسرت‌ها یا الماس‌های برش (Cutting Inserts)
اینسرت‌ها مهم‌ترین بخش برشی ابزار هستند که معمولاً از متریال‌های زیر ساخته می‌شوند:
- کارباید تنگستن (WC-Co): مناسب برای فولاد، چدن و آلیاژهای سخت
- سرامیک و نیترید سیلیکون (Si₃N₄): مناسب برای دور بالا و برش خشک
- CBN (مکعبی بور نیترید): مخصوص برش قطعات سخت‌کاری شده
- PCD (الماس چندبلوری): ایده‌آل برای آلومینیوم، مس و مواد نرم غیرفلزی
طراحی الماس‌ها:
- دارای زاویه ریک مثبت یا منفی
- شکل‌های هندسی مختلف مانند مربع، مثلثی، رومبیک
- دارای سطوح تمیزکننده تراشه (chipbreaker)
- ضخامت بین ۲ تا ۱۰ میلی‌متر بسته به نوع کاربرد
اینسرت‌ها معمولاً به‌صورت تعویض‌پذیر روی جایگاه مخصوص (pocket) با پیچ شش‌گوش یا سیستم گیره‌ای نصب می‌شوند. تنظیم موقعیت دقیق آن‌ها از طریق پین‌های راهنما انجام می‌شود.
سیستم قفل و اتصال به اسپیندل
کفتراشهای زاویه‌دار باید با دقت بالا به اسپیندل ماشین متصل شوند تا کمترین لنگی و ارتعاش به ابزار منتقل گردد. نوع اتصال وابسته به نوع ماشین و استاندارد اسپیندل است. رایج‌ترین روش‌ها عبارتند از:
- HSK (Hollow Shank Taper): در ماشین‌های پرسرعت و دقیق
- BT و CAT: در مراکز ماشین‌کاری معمولی
- ISO Taper (SK): در ماشین‌های استاندارد اروپایی
- Capto System: برای تعویض سریع ابزار در تولید انبوه
در برخی مدل‌ها از سیستم‌های «خودقفل‌شونده» استفاده می‌شود که بدون نیاز به گشتاور بالا می‌توانند ابزار را در موقعیت صحیح نگه دارند. استفاده از کاهنده لرزش (vibration damper) در بخش اتصال نیز رایج است.
زاویه‌دهی و طراحی مکانیکی داخلی
ویژگی بارز کفتراش زاویه‌دار، قابلیت ماشین‌کاری در زوایای خاص است. این ویژگی به‌وسیله طراحی زاویه‌دار در محل نصب الماس‌ها یا تنظیمات داخلی حاصل می‌شود.
سیستم‌های زاویه‌دهی:
- ثابت: زاویه از قبل در طراحی ابزار تعیین شده و قابل تغییر نیست (مثلاً ۴۵° یا ۷۵°)
- قابل تنظیم: دارای مکانیزم چرخان یا اسپیندل دوم برای تنظیم دستی یا اتوماتیک زاویه بین ۰ تا ۹۰ درجه
در مدل‌های قابل تنظیم، دقت مکانیکی چرخ‌دنده‌ها، یاتاقان‌ها و سیستم قفل زاویه‌ای از اهمیت زیادی برخوردار است. تلرانس زاویه در این ابزارها معمولاً در حدود ±۰٫۰۵ درجه است.
قابلیت‌های خنک‌کاری و روانکاری داخلی
با توجه به زوایای خاص و فشار برش بالا، سیستم خنک‌کاری در این ابزارها اهمیت زیادی دارد. دو نوع سیستم رایج وجود دارد:
- خنک‌کاری خارجی: از طریق نازل‌هایی که روی ابزار نصب می‌شود
- خنک‌کاری داخلی (Through-Tool Cooling): عبور مستقیم مایع از درون ابزار به سمت اینسرت‌ها
مزایای خنک‌کاری داخلی:
- جلوگیری از افزایش دمای الماس‌ها
- بهبود کیفیت سطح
- افزایش عمر ابزار و کاهش مصرف روانکار
در مدل‌های جدید، مسیر عبور روانکار با شیارهای اسپیرال یا چندکاناله طراحی می‌شود تا یکنواختی پاشش حفظ گردد.
کنترل لرزش و طراحی دینامیکی
در سرعت‌های بالا یا در هنگام برش زاویه‌دار، ابزار مستعد لرزش است. به همین دلیل مهندسان طراح از راهکارهای زیر استفاده می‌کنند:
- بالانس‌گذاری دینامیکی در بدنه ابزار (G2.5 یا بهتر)
- طراحی بدنه با جنس کامپوزیتی پرشده (damping-enhanced steel) برای کاهش تشدید ارتعاش
- استفاده از لایه‌های جاذب صوت و ضربه در بدنه ابزار
- شبیه‌سازی FEM پیش از ساخت برای تحلیل توزیع تنش و ارتعاش
ابزارهای جانبی و مکانیزم‌های ایمنی
ابزارهای زاویه‌دار معمولاً با اکسسوری‌های زیر همراه هستند:
- آچار گشتاور برای نصب الماس
- کولت و کلمپ مخصوص اتصال به ماشین
- گارد محافظ برای جلوگیری از پرتاب تراشه
- ابزار کالیبراسیون زاویه
همچنین، برخی مدل‌های پیشرفته مجهز به سنسور لرزش، شمارنده عمر ابزار و برنامه RFID برای ردیابی ابزار در خطوط تولید هوشمند هستند.
کاربردهای کفتراشهای زاویه‌دار
۱.ماشین‌کاری قطعات با سطح شیب‌دار
در صنایع مختلف، قطعاتی با سطوح مورب یا زاویه‌دار تولید می‌شوند. این قطعات باید با دقت بالا ماشین‌کاری شوند تا در مراحل بعدی مونتاژ یا کاربرد نهایی دچار خطا نشوند. کفتراش زاویه‌دار امکان انجام این عملیات را بدون نیاز به تغییر موقعیت قطعه‌کار یا دستگاه فراهم می‌کند.
۲.عملیات ثانویه بر روی قطعات پیچیده
پس از عملیات اولیه ماشین‌کاری، برخی قطعات نیازمند اصلاح یا پرداخت ثانویه در بخش‌هایی با زاویه خاص هستند. استفاده از ابزارهای زاویه‌دار به مهندس این اجازه را می‌دهد تا بدون نیاز به ابزار جدید یا جابه‌جایی زیاد، عملیات تکمیلی را انجام دهد.
۳.استفاده در ماشین‌های CNC چندمحوره
ماشین‌های CNC با محورهای X، Y، Z و محورهای چرخشی A یا B، امکان استفاده از ابزارهای زاویه‌دار را فراهم کرده‌اند. این ابزارها به راحتی می‌توانند در موقعیت‌هایی که نیاز به برش زاویه‌دار است وارد شوند و عملیات را با دقت بالا انجام دهند.
۴.قالب‌سازی و ساخت ابزارهای دقیق
در ساخت قالب‌های تزریق پلاستیک یا دایکست، گوشه‌ها و حفره‌هایی با زاویه‌های خاص وجود دارد. استفاده از کفتراش زاویه‌دار به قالب‌ساز امکان می‌دهد تا بدون نیاز به فرزهای مخروطی، این سطوح را با کیفیت عالی پرداخت کند.
۵.بهبود مسیر ابزار در عملیات تولید انبوه
در تولید انبوه، زمان عملیات و تعویض ابزار اهمیت زیادی دارد. کفتراشهای چندمنظوره زاویه‌دار می‌توانند چند زاویه مختلف را با یک ابزار پوشش دهند که این موضوع موجب کاهش زمان تعویض و افزایش راندمان می‌شود.
انواع کفتراشهای زاویه‌دار یا چندمنظوره
| نوع ابزار | زاویه عملکرد | کاربرد |
|---|---|---|
| Angular Face Mill 45° | زاویه ۴۵ درجه | پرداخت سطوح مورب |
| Angular Face Mill 75° | زاویه ۷۵ درجه | برداشتن حجم زیاد متریال |
| Multi-purpose Face Mill | قابل تنظیم | ماشین‌کاری چندمنظوره با زوایای مختلف |
مزایا و نقاط قوت کفتراشهای زاویه‌دار
- افزایش دقت در ماشین‌کاری قطعات خاص
- قابلیت انجام چند عملیات با یک ابزار (چند زاویه با یک نصب)
- کاهش زمان تنظیم قطعه و دستگاه
- صرفه‌جویی در هزینه‌های نگهداری ابزار با تعویض‌پذیری الماس‌ها
- افزایش عمر مفید ابزار به دلیل کاهش اصطکاک در زوایای مناسب
- بهینه‌سازی فرآیند تولید در خطوط پیشرفته و اتوماسیون شده
چالش‌های استفاده از کفتراش زاویه‌دار
- قیمت نسبتاً بالا: به دلیل ساختار پیچیده و کیفیت بالای اجزا
- نیاز به مهارت بالاتر اپراتور یا برنامه‌نویس CNC: به‌خصوص در تنظیم زاویه و مسیر ابزار
- احتمال کاهش پایداری در برش‌های عمیق با زاویه خاص
- نیاز به ابزار اندازه‌گیری دقیق برای کنترل زاویه تنظیم شده
انواع کفتراشهای زاویه‌دار یا چندمنظوره
| نوع ابزار | زاویه عملکرد | کاربرد |
|---|---|---|
| Angular Face Mill 45° | زاویه ۴۵ درجه | پرداخت سطوح مورب، ایجاد پخ |
| Angular Face Mill 75° | زاویه ۷۵ درجه | حذف سریع مواد، ایجاد زاویه‌های تند |
| Multi-purpose Face Mill | قابل تنظیم | تنظیم دستی زاویه برای ماشین‌کاری چندمنظوره |
| Modular Angular Mill | تعویض‌پذیر | قابلیت نصب الماس با زاویه‌های مختلف |
| Inserted Angle Cutter | ثابت یا متغیر | مناسب برای برش‌های سنگین با زاویه خاص |
مقایسه کفتراش زاویه‌دار با سایر ابزارهای کفتراشی
| ویژگی | کفتراش معمولی | کفتراش زاویه‌دار | کفتراش High Feed |
|---|---|---|---|
| دقت زاویه | پایین | بسیار بالا | متوسط |
| قابلیت تطبیق | کم | بالا | متوسط |
| مصرف انرژی | متوسط | بالا | پایین |
| مناسب برای قطعات پیچیده | خیر | بله | خیر |
نکات طراحی و نگهداری
- تحلیل نوع قطعه‌کار و انتخاب زاویه مناسب برای ابزار
- توجه به ساختار ماشین CNC و سازگاری ابزار با سیستم قفل اسپیندل
- انتخاب نوع الماس برش (CBN، سرامیک، کارباید) با توجه به متریال قطعه‌کار
- تنظیم دقیق سرعت برش (Vc)، نرخ پیشروی (F) و عمق برش (ap)
- بررسی بالانس دینامیکی ابزار برای کاهش لرزش
- نگهداری منظم و روانکاری شفت و سیستم قفل
- تعویض منظم الماس‌های فرسوده برای حفظ کیفیت نهایی سطح
جمع‌بندی و توصیه‌های نهایی
کفتراشهای زاویه‌دار و چندمنظوره با قابلیت‌های پیشرفته‌ای که ارائه می‌دهند، نقش بسیار کلیدی در ارتقاء کیفیت ماشین‌کاری و بهره‌وری در صنایع مختلف ایفا می‌کنند. استفاده صحیح از این ابزارها می‌تواند هزینه‌های عملیاتی را کاهش دهد، کیفیت نهایی محصول را افزایش دهد و همچنین انعطاف‌پذیری بیشتری در فرآیند تولید فراهم آورد. پیشنهاد می‌شود که مهندسان و اپراتورها پیش از استفاده، اطلاعات کامل فنی ابزار را بررسی کرده و متناسب با پروژه خود ابزار مناسب را انتخاب کنند. توجه به زاویه، نوع الماس، سرعت چرخش و شرایط خنک‌کاری از مهم‌ترین فاکتورهایی هستند که باید مد نظر قرار گیرند.
سوالات پرتکرار (FAQ)
۱.تفاوت اصلی بین کفتراش زاویه‌دار و معمولی چیست؟
تفاوت اصلی در قابلیت ماشین‌کاری سطوح مورب با دقت بالا و تطبیق‌پذیری بیشتر است.
۲.آیا می‌توان در دستگاه‌های CNC ساده از این ابزار استفاده کرد؟
بله، اما نیاز به تجهیزات دقیق برای تنظیم زاویه و همچنین برنامه‌نویسی مناسب دارد.
۳.طول عمر این ابزار چقدر است؟
طول عمر بستگی به نوع متریال ابزار، کیفیت ساخت، نوع قطعه‌کار، و نحوه نگهداری دارد و می‌تواند از چند صد تا چند هزار ساعت متغیر باشد.
۴.آیا می‌توان زاویه ابزار را به‌صورت دستی تنظیم کرد؟
در مدل‌های Multi-purpose یا مدولار، بله. این قابلیت وجود دارد.
۵.آیا کفتراش زاویه‌دار برای قطعات فولادی مناسب است؟
بله، در صورتی‌که از الماس‌های مناسب مانند کارباید یا CBN استفاده شود، عملکرد بسیار خوبی دارد.
