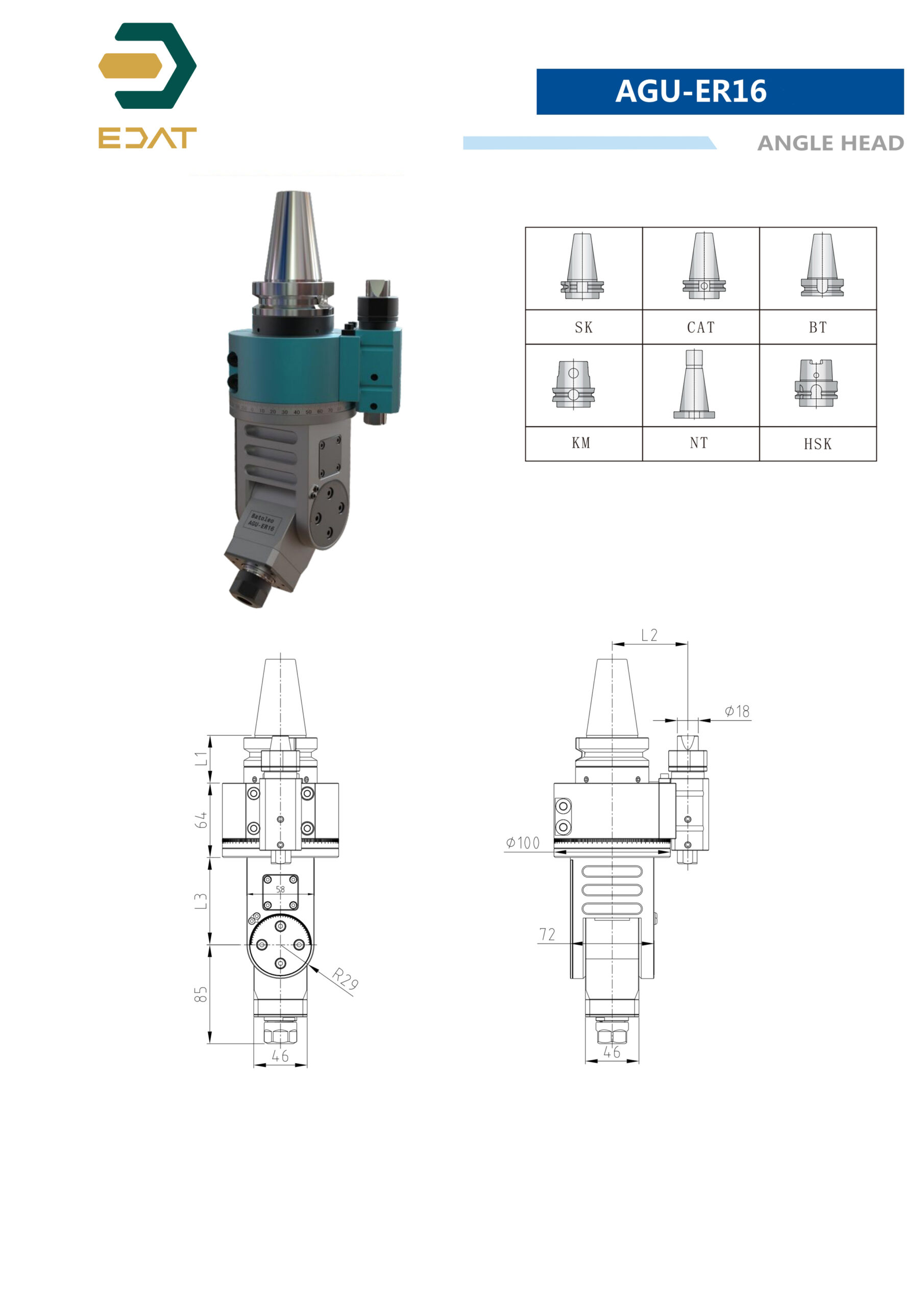

انگل هد AGU-ER16

🔧 انگل هد (Angle Head) چیست؟

انگل هد (Angle Head) یا سر زاویه‌ای ابزاری جانبی برای دستگاه‌های فرز CNC یا ماشین‌کاری سنتی است که امکان ماشین‌کاری در زوایای غیرعمودی را فراهم می‌کند. این ابزار به اسپیندل اصلی دستگاه متصل شده و به کمک چرخ‌دنده‌های دقیق، جهت حرکت ابزار برشی را از محور اصلی منحرف می‌کند، به طوری که بتوان سطوح یا سوراخ‌هایی را در جهات غیرقابل‌دسترسی به‌صورت مستقیم ایجاد کرد.

🔩 اجزای اصلی انگل هد

1. بدنه فلزی سخت‌کاری‌شده
2. گیربکس داخلی (معمولاً با چرخ‌دنده‌های مخروطی یا مارپیچ)
3. محور خروجی زاویه‌دار (معمولاً ۹۰ درجه)
4. اتصالات دقیق برای نصب روی اسپیندل
5. سیستم روان‌کاری داخلی
6. سوراخ برای ورود ابزار فرز یا مته

🎯 کاربردهای Angle Head

انگل هد در موقعیت‌هایی استفاده می‌شود که دسترسی مستقیم ابزار به سطح کار ممکن نیست یا ماشین دارای محدودیت حرکتی است. مهم‌ترین کاربردها شامل:

• سوراخ‌کاری یا فرزکاری در سطوح جانبی یا مورب قطعه
• ماشین‌کاری در فضاهای تنگ یا پیچیده مانند قالب‌ها
• ایجاد شیارها یا حفره‌هایی که در جهت محور اصلی قرار ندارند
• استفاده در ماشین‌کاری قطعات بزرگ که جابه‌جایی آن‌ها دشوار یا غیرممکن است

✅ مزایای استفاده از انگل هد

1. افزایش قابلیت‌های ماشین: بدون نیاز به تغییر یا جابه‌جایی قطعه‌کار.
2. صرفه‌جویی در زمان و هزینه: کاهش مراحل فیکسچرینگ و ستاپ مجدد.
3. دقت بالا: گیربکس دقیق باعث انتقال حرکات بدون افت دقت می‌شود.
4. ایمنی بیشتر: عدم نیاز به چرخاندن قطعات سنگین یا خطرناک.

🛠️ نکات مهم در انتخاب Angle Head

1. سایز و نوع اتصال: باید با اسپیندل ماشین هماهنگ باشد (BT40، CAT50، HSK و…).
2. سرعت مجاز چرخش (RPM): متناسب با نوع عملیات باشد؛ برای عملیات سبک یا سنگین متفاوت است.
3. گشتاور انتقالی: بسته به میزان بار روی ابزار، گشتاور باید کافی باشد.
4. زاویه خروجی: معمولاً ۹۰ درجه است، ولی مدل‌های زاویه‌دار دیگر (مثل ۴۵° یا قابل تنظیم) نیز وجود دارند.
5. امکان خنک‌کاری (Coolant Through): بعضی از مدل‌ها قابلیت عبور مایع خنک‌کننده از داخل دارند.
6. وزن و تعادل: وزن Angle Head باید در محدوده مجاز دستگاه باشد تا بالانس حفظ شود.

🧠 جمع‌بندی

انگل هد یک ابزار هوشمندانه برای افزایش انعطاف‌پذیری ماشین‌های CNC است که امکان ماشین‌کاری در زوایای غیرعمودی را فراهم می‌کند. با انتخاب صحیح این ابزار بر اساس مشخصات فنی، نوع دستگاه، و نیاز عملیاتی، می‌توان بدون نیاز به تغییرات فیزیکی در قطعه‌کار یا ماشین، کیفیت، سرعت و دقت کار را بهبود بخشید.

همچنین می توانید برای مطالعه درباره انگل هد بر روی مقاله جامع انگل هد یا برای مشاهده انواع انگل هدها در فروشگاه ادات بر روی خرید انگل هد کلیک بفرمایید.
